Máy Phân Tích Chất Lượng Nước Online CA-6 (ECD)

Trong các hệ thống quan trắc nước thải tự động và nhà máy xử lý nước, việc kiểm soát chính xác tải lượng hóa chất và các ion kim loại là yêu cầu mang tính bắt buộc. Dòng CA-6 Series Analyzers của hãng Electro-Chemical Devices (ECD) là giải pháp thiết bị phân tích lấy mẫu tuần tự tự động (on-line sequential sampling analyzers) sử dụng công nghệ so màu (Colorimetric technology) tiên tiến.

Bài viết này sẽ phân tích chi tiết nguyên lý hoạt động, cấu tạo và các tính năng nổi bật giúp CA-6 trở thành lựa chọn hàng đầu cho các dự án quan trắc môi trường.

1. Nguyên lý công nghệ: Độ hấp thụ quang học theo định luật Lambert-Beer

Thay vì sử dụng các điện cực đo đạc vật lý thông thường, máy phân tích CA-6 vận hành dựa trên công nghệ so màu, tạo ra các phản ứng hóa học đặc trưng giữa chất ô nhiễm và thuốc thử. Sự thay đổi màu sắc này sẽ được đo lường bằng một nguồn sáng LED tuổi thọ cao và cảm biến quang học photometer.

Nguyên lý học thuật của máy tuân theo định luật Lambert-Beer về độ hấp thụ ánh sáng:

A=-log10T=log101/T=log10I0/I1 (Trong đó: I0 là cường độ ánh sáng đi qua mẫu trước phản ứng, I1 là cường độ ánh sáng đi qua mẫu sau phản ứng tạo màu)

Để đảm bảo độ chính xác tuyệt đối và loại bỏ nhiễu, mỗi chu kỳ phân tích của CA-6 thực hiện 2 lần đo lường:

• Đo tham chiếu (Reference): Đo mẫu thô chưa châm hóa chất để tạo đường chuẩn, giúp loại trừ sai số do độ đục, màu sắc có sẵn của nước thải và các đặc tính quang học của cuvet.
• Đo kết quả (Reading): Thực hiện sau khi thuốc thử tạo màu được châm vào và hòa trộn đủ thời gian. Thuật toán của máy sẽ tính toán nồng độ chất dựa trên sự chênh lệch của hai lần đo này.

2. Thiết kế công nghiệp bền bỉ và Thông minh

Hãng ECD thiết kế CA-6 đặc biệt tối ưu cho môi trường trạm xử lý nước thải khắc nghiệt với các đặc điểm:

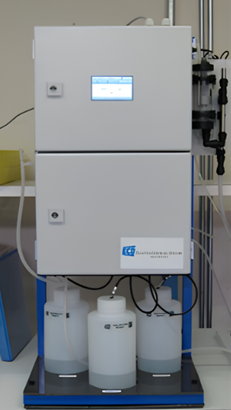

A. Cấu trúc 2 khoang cách ly hoàn toàn

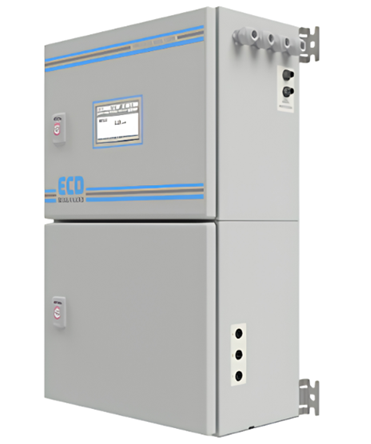

Tủ máy được làm từ vật liệu thép cán nguội sơn tĩnh điện epoxy (Epoxy Powder Coated Rugged Cold Rolled Steel Cabinet) và chia làm hai ngăn có khóa riêng biệt:

• Khoang điện tử (Top enclosure): Chứa bộ nguồn, bo mạch vi xử lý trung tâm (controller PCB) và màn hình giao diện cảm ứng.

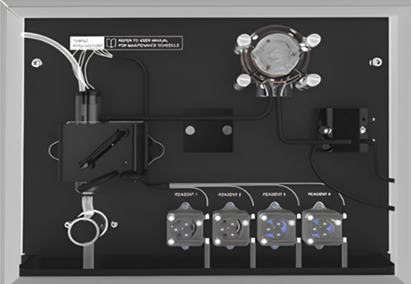

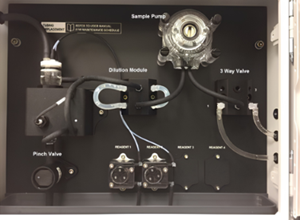

• Khoang thủy lực (Bottom enclosure): Nơi chứa toàn bộ hệ thống chất lỏng bao gồm bơm lấy mẫu, các vi bơm nhu động (micro pumps) châm thuốc thử, van và buồng phản ứng so màu (Colorimetric cell) bằng thủy tinh Quartz. Thiết kế này ngăn chặn hoàn toàn nguy cơ hóa chất bay hơi làm hỏng các linh kiện điện tử nhạy cảm.

B. Giải quyết các giới hạn đo lường với Module mở rộng

• Module Pha loãng (Dilution Module): Hỗ trợ pha loãng mẫu với tỷ lệ 10:1 hoặc 50:1, giải quyết bài toán nồng độ chất ô nhiễm đầu vào (như COD, Amoni) quá cao vượt dải đo của cảm biến.
• Module Oxy hóa/Phá mẫu (Oxidation/Digestion Module): Đối với các chỉ tiêu phức tạp như Tổng Photpho (Total Phosphorus), máy sử dụng module quang hóa UV, nhiệt độ hoặc chất oxy hóa hóa học để bẻ gãy các liên kết phân tử trước khi tiến hành phản ứng tạo màu.

3. Khả năng đo lường đa chỉ tiêu linh hoạt

Tùy thuộc vào việc tùy biến hóa chất và số lượng vi bơm châm (hỗ trợ tối đa 4 thuốc thử), thiết bị CA-6 có thể cấu hình để đo lường hàng loạt các thông số môi trường quan trọng (đơn vị ppm hoặc ppb):

• Chỉ tiêu dinh dưỡng & ô nhiễm vô cơ: Amoni (Ammonia), Nitrite, Phosphate, Tổng Photpho (Total Phosphate), Silica, Sulfate.
• Chỉ tiêu kim loại nặng & hóa chất: Nhôm (Aluminum), Crom VI (Chromium VI), Đồng (Copper), Sắt (Iron), Mangan (Manganese), Niken (Nickel), Kẽm (Zinc), Xyanua (Cyanide), Clo (Chlorine), Hydrazine, Phenoyl.

4. Tối ưu chi phí bảo trì và Vận hành (O&M)

Được thiết kế để nhắm tới sự tối ưu kinh tế cho chủ đầu tư, CA-6 mang lại các giá trị vận hành vượt trội:

• Mức tiêu thụ hóa chất cực thấp: Máy tiêu tốn lượng thuốc thử rất ít, có thể thực hiện khoảng 2.500 lần test (phân tích) chỉ với 1 lít thuốc thử.
• Điều chỉnh chu kỳ đo: Người dùng có thể điều chỉnh thời gian chu kỳ phân tích nhằm giảm tần suất tiêu hao hóa chất không cần thiết.
• Hệ thống cảnh báo an toàn: Máy tích hợp sẵn cảnh báo mất mẫu (Loss of sample alarm) tự động đưa máy về chế độ chờ, và cảnh báo khi cạn hóa chất (Low reagent alarms).
• Truyền thông SCADA toàn diện: Hỗ trợ xuất tín hiệu analog 4-20 mA tiêu chuẩn cùng giao thức truyền thông số Modbus RTU qua cổng RS485 và Ethernet (Modbus TCP/IP) để kết nối thẳng về trung tâm điều khiển hoặc máy chủ Sở TN&MT. Thiết bị còn đi kèm 4 relay ngõ ra cấu hình linh hoạt cho cảnh báo
